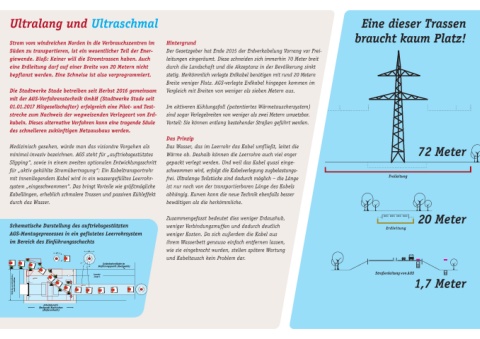

Ultralang und Ultraschmal Eine dieser Trassen
braucht kaum Platz!
Strom vom windreichen Norden in die Verbrauchszentren im Hintergrund
Süden zu transportieren, ist ein wesentlicher Teil der Ener - Der Gesetzgeber hat Ende 2015 der Erdver kabelung Vor rang vor Frei -
giewende. Bloß: Keiner will die Stromtrassen haben. Auch leitungen ein ge räumt. Diese schneiden sich immerhin 70 Meter breit
eine Erdleitung darf auf einer Breite von 20 Metern nicht durch die Landschaft und die Akzeptanz in der Bevölkerung sinkt
bepflanzt werden. Eine Schneise ist also vorprogrammiert. stetig. Herkömm lich verlegte Erdkabel benötigen mit rund 20 Metern
Breite weniger Platz. AGS-verlegte Erdkabel hingegen kommen im
Die Stadtwerke Stade betreiben seit Herbst 2016 gemeinsam Vergleich mit Breiten von weniger als sieben Metern aus.
mit der AGS-Verfahrenstechnik GmbH (Stadtwerke Stade seit
01.01.2017 Mitgesellschafter) erfolgreich eine Pilot- und Test - Im aktiveren Kühlungsfall (patentiertes Wärme tauschersystem)
strecke zum Nachweis der wegweisenden Verlegeart von Erd - sind sogar Verlegebreiten von weniger als zwei Metern umsetzbar.
kabeln. Dieses alternative Verfahren kann eine tragende Säule Vorteil: Sie können entlang bestehender Straßen geführt werden.
des schnelleren zukünftigen Netzausbaus werden.
Das Prinzip
Medizinisch gesehen, würde man das visionäre Vorgehen als Das Wasser, das im Leerrohr das Kabel umfließt, leitet die
minimal-invasiv bezeichnen. AGS steht für „auftriebsgestütztes Wärme ab. Deshalb können die Leerrohre auch viel enger 72 Meter
Slipping“, sowie in einem zweiten optionalen Entwicklungsschritt gepackt verlegt werden. Und weil das Kabel quasi einge-
für „aktiv gekühlte Stromüber tragung“: Ein Kabeltransportrohr schwommen wird, erfolgt die Kabelverlegung zugbelastungs -
mit innenliegendem Kabel wird in ein wassergefülltes Leer rohr - frei. Ultralange Teilstücke sind dadurch möglich – die Länge Freileitung
system „eingeschwommen“. Das bringt Vorteile wie größtmögliche ist nur noch von der transportierbaren Länge des Kabels
Kabellängen, erheblich schmalere Trassen und passiven Kühleffekt abhängig. Kurven kann die neue Technik ebenfalls besser
durch das Wasser. bewältigen als die herkömmliche.
Zusammengefasst bedeutet dies weniger Erdaushub, 20 Meter
Schematische Darstellung des auftriebsgestützten weniger Verbin dungs muffen und dadurch deutlich
Erdleitung
AGS-Montageprozesses in ein geflutetes Leerrohrsystem weniger Kosten. Da sich außerdem die Kabel aus
im Bereich des Einführungsschachts ihrem Wasserbett genauso einfach entfernen lassen,
wie sie eingebracht wurden, stellen spätere Wartung
d1
d2
2
und Kabeltausch kein Problem dar.
3
3
Geländeoberfläche im
1 2 A Einführungspunkt (Hochpunkt)
Straßenleitung von AGS
Leerrohr
Tiefe des Leerohrgrabens / Leehrrohrschlitzes geflutet 1,7 Meter
Länge L
geflutet
Arbeitsbereich
Hochpunkt Kopfstation
(Muffenschacht)
